“十二五”期間，國民經濟快速發展，特別是汽車產業、通信產業的繁榮為壓鑄行業帶來了極大的發展空間。這期間，工信部“重大技術裝備自主創新指導目錄（2012年版）”推動了壓鑄行業的整體自動化水平的提升。
2017年，我國有色金屬壓鑄行業進入了一個嶄新的發展時代。隨著“中國制造2025”和“國家十三五規劃”的發布實施，智能制造，創新驅動和信息智聯已經成為傳統制造業所面臨的重大課題。目前我國壓鑄行業的生產水平普遍處在半自動化和自動化的水平，壓鑄生產是高效率的生產方式，是現代制造方式之一，要充分發揮壓鑄生產的優勢，必須實現產業升級，從自動化生產水平向數字化、智能化生產水平邁進。
壓鑄生產作為高效率的生產方式，一方面要保證生產的高效，另一方面要保證生產效率和產品品質的穩定，這就對生產過程中各個生產要素進行管理和監控，以及這些信息進行互聯和共享。
壓鑄生產數字化是指從產品的模具設計、原材料供應、生產監控、質量監控、產成品庫房管理等各個方面實現數字化，并把這些數字化的信息實現互聯和共享。各個方面產生的信息匯集到生產管理系統（MES）中，生產管理中心再根據這些實時數據掌握生產狀況，高效合理地調度和安排生產。準確滿足客戶的訂單需求，最終實現公司運營的高效益和高效率。
壓鑄生產數字化如果擴大到公司的供應商管理、客戶管理，就能實現產品全壽命周期管理（PLM）。再進一步延伸到成本管理和庫房管理，與公司的ERP系統對接，就能實現全公司的數字化運營管理。
1．壓鑄生產的全過程

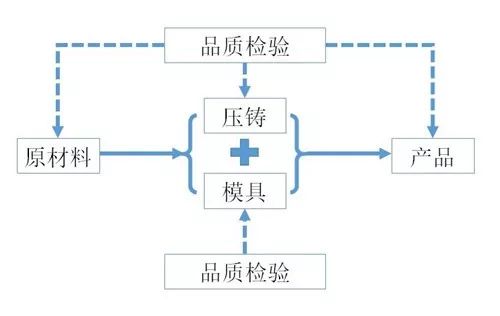

壓鑄生產包括原材料、模具、壓鑄現場工藝、品質檢驗等四個方面。其中品質檢驗貫穿其他三個方面。如圖1所示。
圖1 壓鑄生產及品質檢驗
原材料方面：包括原材料的成分、機械性能要求。根據客戶的材料要求和特殊特性，提供符合要求的原材料。對原材料的檢測項目要求主要有光譜分析、拉力試驗、K值K模雜質檢測和含氣量檢測等方面。
模具方面：根據客戶提供的產品圖紙和壓鑄生產要求設計壓鑄模具，利用UG或ProE軟件進行三維模型設計，利用模流軟件PROCAST進行壓鑄成形模擬，優化壓鑄模具的澆排系統和冷卻系統，保證壓鑄生產時能夠尺寸符合要求，內部質量符合要求以及連續穩定生產的要求。
壓鑄現場工藝方面：壓鑄現場工藝是壓鑄生產的最基本保證，它包括壓鑄參數、模具溫度、鋁液溫度等直接工藝，還有設備運行狀態、生產條件（水、電、氣、液）等間接參數。壓鑄生產要求保證這些工藝參數的連續性和穩定性。
壓鑄參數主要指鎖模力、壓射速度、增壓壓力、建壓時間和料餅厚度等，這些參數來自于模具設計和模流分析，并在調試產品時的驗證結果。壓鑄設備能夠保證這些確定好的壓鑄參數在壓鑄生產時的穩定性，并且對這些參數能夠進行實時監控，超出允差范圍時發出警報信息。
模具溫度是指壓鑄連續生產時為保證壓鑄件產品內部和表面質量而進行的控制，它同樣來自于模具設計時進行的模具溫度場的分析。模具溫度的監控主要有點紅外線和熱成像儀兩種方式，配置相應的監控儀器，實時跟蹤模具關鍵部位的溫度變化，進行記錄以供工藝人員分析和調整，同時具有溫度報警功能。
鋁液溫度是指鋁液保溫爐的溫度監控，鋁液溫度是直接影響壓鑄產品的關鍵因素，鋁液保溫爐必須具有自動保持溫度的功能，具有低溫和超溫報警功能。
設備運行狀態主要是指壓鑄機和輔助設備的運行方式，包括自動、半自動和手動三種方式。
其他方面主要指冷卻水的水壓、壓縮空氣壓力、電源和脫模液壓力等基本生產保證因素。
品質檢驗方面：是指在壓鑄生產時主要保證產品的首末件的尺寸檢驗，還有中間產品的表面和內部質量檢測。
2.壓鑄生產數字化
上面分析了壓鑄生產全過程的各個方面，壓鑄生產數字化就是要對壓鑄全過程各個要素實現實時的檢測和控制，利用軟件對這些要素的信息進行分析和判斷，生成各種參數趨勢圖和管理報表，具有智能決策支持的功能。
現代工業的發展，特別是自動化的發展，為壓鑄生產數字化提供了實現的工業基礎?，F(xiàn)代壓鑄機已經進入了工控電腦時代，它具備了壓鑄工藝參數的實時記錄和存儲能力，也全面集成了輔助設備的運行信息，包括澆注機、取件機、噴霧機、模溫機和真空機等輔助設備。壓鑄機與這些輔助設備最主要的通訊方式是Profibus。
壓鑄生產數字化另外一個重要的方面是各種數字化傳感器的普遍應用，主要有壓力、溫度、位移、熱成像儀以及視覺識別系統等等。這些傳感器為實現數字化甚至智能化奠定了基礎。
2.1 壓鑄單元的數字化
壓鑄生產過程的主要數據如下：
（1）原材料的數據：主要有原材料的成分檢測報告，力學性能報告和K值報告；
（2）模具的數據：主要有模具的3D模型報告，模流分析報告，模具準備報告；
（3）壓鑄工藝數據：壓鑄單元的生產狀態，壓鑄參數，模具溫度，鋁液溫度和水電氣等基本生產保證參數；
（4）品質數據：產品的全尺寸檢驗報告，過程尺寸報告、過程表面質量報告和過程內部質量報告；
（5）生產管理數據：生產訂單、物料準備報告和產品產出報告，生產訂單和物料準備報告來自于公司ERP系統的生產計劃，產品產出報告來自生產現場的條形碼掃描系統。
2.2 壓鑄數字單元的智能互聯
基于上述數據的壓鑄生產單元就是一個數字化的基本壓鑄單元，實現整個壓鑄車間的數字化還需要建立這些壓鑄單元的智能互聯，智能互聯目前國內主要的方式是DNC和MDC，DNC方式是“distributed numerical control”，即分布式數字控制，它可以通過一臺服務器實現對所有數字壓鑄單元的雙向并發通訊，具有遠程通訊和強制上傳等功能，MDC方式是“manufacturing data collection”，即制造數據采集，它能夠?qū)崿F(xiàn)一臺服務器同時自動采集4096個數字單元，兼容壓鑄機、機器人和自動化生產線等。

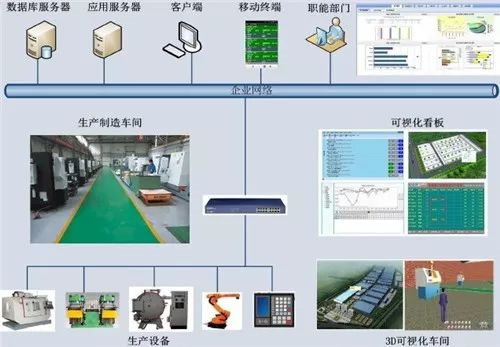

NDC和MDC系統結構如圖2。
2.3數字化管理
在數字生產單元和智能互聯建立的基礎上，建立數字管理系統才能把數字化的功能發揮出來。
MES系統是數字化壓鑄生產的中心，MES是“manufacturing execution system”，即制造執行系統。MES系統是指位于上層的計劃管理系統與底層的工業控制之間的面向車間層的管理信息系統，它為操作人員/管理人員提供計劃的執行、跟蹤以及所有資源(人、設備、物料、客戶需求等)的當前狀態。它能夠通過信息傳遞對從訂單下達到產品完成的整個生產過程進行優化管理。當工廠發生實時事件時，MES能對此及時做出反應、報告，并用當前的準確數據對它們進行指導和處理。這種對狀態變化的迅速響應使MES能夠減少企業內部沒有附加值的活動，有效地指導工廠的生產運作過程，從而使其既能提高工廠及時交貨能力，改善物料的流通性能，又能提高生產回報率。MES還通過雙向的直接通訊在企業內部和整個產品供應鏈中提供有關產品行為的關鍵任務信息。
MES系統的主要作用有：
（1）優化企業生產制造管理模式，強化過程管理和控制，達到精細化管理目的。
（2）加強各生產部門的協同辦公能力，提高工作效率、降低生產成本。
（3）提高生產數據統計分析的及時性、準確性，避免人為干擾，促使企業管理標準化。
（4）為企業的產品、中間產品、原材料等質量檢驗提供有效、規范的管理支持。
（5）實時掌控計劃、調度、質量、工藝、裝置運行等信息情況，使各相關部門及時發現問題和解決問題?！?/p>
（6）最終可利用 MES系統建立起規范的生產管理信息平臺，使企業內部現場控制層與管理層之間的信息互聯互通，以此提高企業核心競爭力。

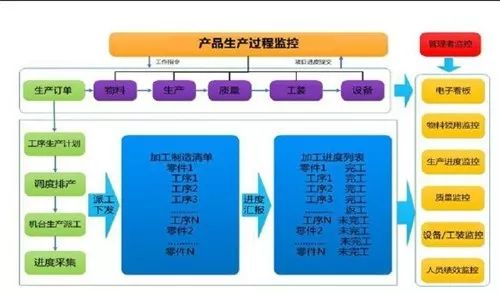

MES系統的架構如圖3。
MES系統通過數字化排產、數字化生產協同、數字化資源管理、數字決策支持等方面的打造，可極大提升公司計劃科學化、生產過程協同化、生產設備與信息化的深度融合，并通過基于大數據分析的決策支持對企業進行透明化、量化的管理，可極大提升生產效率與產品質量。
綜上所述，壓鑄生產數字化是時代的潮流，是企業發展的需要，也是“中國制造”走上“中國智造”的需要。每一個壓鑄企業都應該為實現“中國智造”邁出數字化的腳步，為企業的發展，為中國智造作出努力和貢獻！
